System Sensor SMB500 Manual

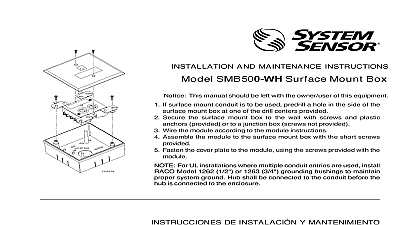

INSTALLATION AND MAINTENANCE INSTRUCTIONS SMB500 Surface Mount Box This manual should be left with the owner user of this equipment If surface mount conduit is to be used predrill a hole in the side of the mount box at one of the drill centers provided Secure the surface mount box to the wall with screws and plastic provided or to a junction box screws not provided Wire the module according to the module instructions Assemble the module to the surface mount box with the short screws Fasten the cover plate to the module using the screws provided with the For UL installations where multiple conduit entries are used install Model 1262 1 2 or 1263 3 4 grounding bushings to maintain system ground Hub shall be connected to the conduit before the is connected to the enclosure DE INSTALACI Y MANTENIMIENTO SMB500 Caja para montaje en superficie Este manual debe entregarse al propietario usuario de este Si se utilizan tubos para montaje en superficie taladre un agujero en la de montaje de superficie sobre uno de los puntos marcados para Fije la caja de montaje en superficie sobre la pared con los tornillos y suministrados o en una caja de conexiones tornillos no Conecte el m seg las instrucciones de cableado para m Monte el m en la caja con los tornillos cortos que se suministran Sujete la tapa frontal al m utilizando los tornillos suministrados con m Tecnologica S r l Via Caboto 19 3 34147 Trieste Italy System Sensor 2008 DI INSTALLAZIONE E MANUTENZIONE SMB500 Scatola da parete Questo manuale dovrebbe rimanere con il proprietario utente di questa attrezzatura Se necessario collegare la scatola da parete ad una canalina forare un lato della scatola da parete in corrispondenza centri di foratura segnati Fissare la scatola da parete al muro con le viti e i tasselli in in dotazione oppure ad una scatola di derivazione viti in dotazione Cablare il modulo seguendo le istruzioni Fissare il modulo alla scatola da parete con le viti piccole in Fissare la piastra di protezione al modulo usando le viti fornite con modulo SMB500 Aufputz Montage Geh Die Anleitung sollte beim Anwender dieses Ger aufbewahrt Bei Kabel Aufputzmontage sollten Sie ein entsprechendes Loch in die des SMB 500 bohren Benutzen Sie daf die markierten Punkte Befestigen Sie das Geh an der Wand mit den mit gelieferten und Plastikd Verdrahten Sie das Modul gem der zugeh Installationsanleitung Befestigen Sie das Modul in dem Aufputzgeh mit den kurzen Schrauben Befestigen Sie die Abdeckplatte des Moduls mit den daf vorgesehenen Liegen dem Modul bei Tecnologica S r l Via Caboto 19 3 34147 Trieste Italy System Sensor 2008
